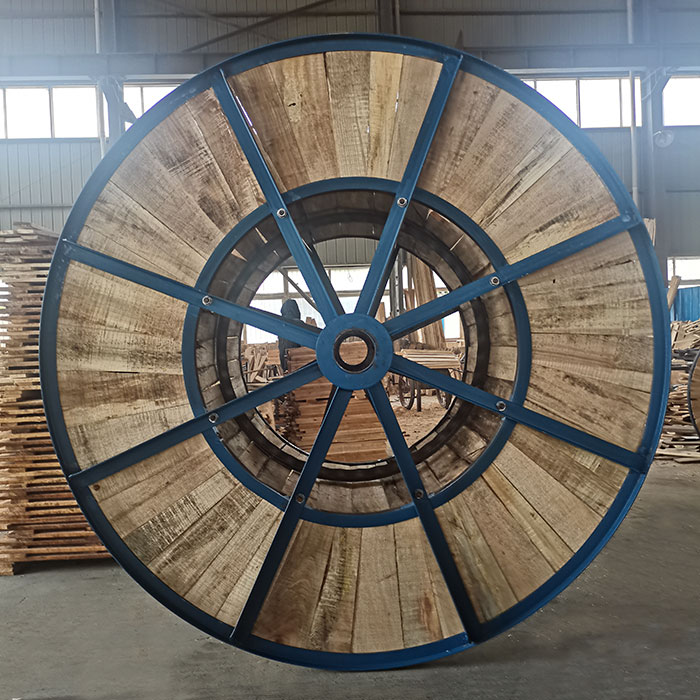

电缆铁木盘特点

文章出处:本站 人气:30 发表时间:2024-06-06 18:27:56

电缆铁木盘具有尺寸多样、结构坚固和适应范围广等特点。以下是对这些特点的详细介绍:

  1. 尺寸规格

    • 筒体直径和内宽:电缆铁木盘的设计考虑了不同尺寸的电缆需求,其筒体直径和内宽有多个规格可选,如直径70cm和内宽610mm等。这种多样化的设计使得电缆铁木盘能够适用于不同粗细的电缆,提供更大的适用范围。

    • 中心孔径和紧固螺栓:中心孔径和紧固螺栓的设计确保了电缆盘的稳定性和安全性。例如,使用M12或M14的紧固螺栓,以及±0.2mm的制造公差,保证了结构的牢固性和耐用性

  2. 材料构造

    • 钢结构与木结构:电缆铁木盘通常采用钢结构或钢木结构,其中全木结构多用于小型电缆。钢结构因其坚固性和重复使用性而在实践中被广泛采用。木结构虽然在历史上曾普遍使用,但由于其较短的使用寿命和较低的坚固度,现在已逐渐被淘汰

    • 加强圈和木板厚度:为了增加电缆盘的承载能力和稳定性,设计中包括了加强圈的使用,如规格为40404.0的角钢,以及50505.0的加强圈。同时,木板的厚度也根据具体需要进行调整,以满足不同的负载要求

  3. 性能特点

    • 高速运转平稳:电缆线盘设计保证了在高速运转时的平稳性,这对于电缆的安全敷设至关重要。特别是在大型机械如拉丝机和绞线机上的使用,这一性能显得尤为重要

    • 最小承重能力:从1200kg到8500kg不等的承重能力显示了电缆铁木盘可以满足从小至大型不同规模电缆的需求,这使得它们能够在多种工程环境中被广泛应用

  4. 应用运输

    • 运输便利性:电缆铁木盘的设计考虑了运输的便利性,如不允许平卧装车的规定,以保护电缆不受损伤。同时,电缆盘的结构应便于使用叉车或吊车进行装卸,避免在运输过程中造成损害

    • 防护措施:在电缆装盘时,端头应可靠密封,并在伸出盘外的电缆端头加保护罩(帽)。这些细节的设计体现了对电缆保护的高度重视,确保电缆在运输过程中的安全性和完整性

综上所述,电缆铁木盘的设计和使用涵盖了广泛的技术和实用特性,从尺寸规格的多样性到材料的选择,再到性能的高要求以及运输和应用中的便利性。这些特点共同构成了电缆铁木盘在市场上的重要地位,使其成为现代电线电缆管理不可或缺的工具。在实际选择和使用电缆铁木盘时,应根据具体的电缆类型和应用场景来选择合适的产品,以确保效率。
